离网逆变器是什么?如何选择

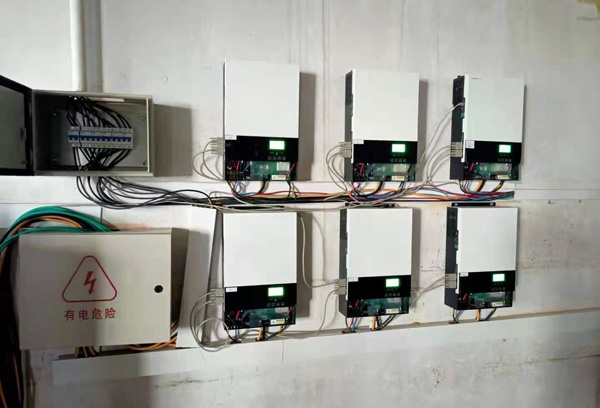

时间：2021-08-23 09:40:00在光伏离网系统中，逆变器的主要作用是把蓄电池的直流电逆变成交流电。逆变器常用于离网系统中，输入接光伏控制器和蓄电池，输出带负载。离网系统应用广泛，逆变器形式多样。按输出波形分为修正波逆变器和正弦波逆变器；按电气隔离方式又分为高频正弦波逆变器和工频正弦波逆变器；把控制器和逆变器分开设计，各自单独接线，叫分体式；把控制器和逆变器合在一起，叫一体机，也叫逆控制一体机。
1、修正波与正弦波逆变器
逆变器输出波形主要分两类，一类是正弦波，另一类是修正波。修正弦波逆变器，采用PWM脉宽调制方式生成修正波输出，由于存在20%左右的谐波失真，不能带空调等感性负载，但可以带电灯等阻性负载。修正弦波逆变器采用非隔离耦合电路，器件简单，效率高。纯正弦波逆变器采用隔离耦合电路设计，电路较复杂，成本较高，可以连接任何常见的电器设备（包括电视机、液晶显示器等，特别是冰箱等感性负载）而没有干扰。
2、工频和高频逆变器
纯正弦波离网逆变器的输入端和输出端有电气隔离，按照电气结构分为高频隔离和工频隔离，高频隔离变压器放在直流升压端，采用的方案是先把直流电逆变器高频率的交流电，通过高频变压器升压，然后整流为直流电，最后又逆变为工频交流电，高频逆变器采用的是体积�。亓壳岬母咂荡判静牧希梢越档湍姹淦鞯闹亓浚跎倌姹淦鞯奶寤岣吣姹淦鞯男剩缏方衔丛�。工频隔离变压器放在交流端出端，逆变器电路较简单，抗冲击能力较强，但体积较大，重量比较重。
3、分体式与一体式
离网系统由于多了一个蓄电池，因此必须要配置控制器，用于组件给蓄电池充电，控制器和逆变器分开，做成两个设备，就是分体式。把控制器和逆变器集成在一起，就是一体式，也称为控制逆变一体式。分体式系统，控制器和逆变器可以分别选型，但接线比较复杂，适应于组件和逆变器功率相差比较大的系统，以及系统功率很大的系统。控制逆变一体式系统结构简单，用户接线方便，适应于组件和逆变器功率相差比较小的系统。
4、离网逆变器的重要技术参数
在选择离网逆变器时，除了注意逆变器的输出波形，隔离类型外，还有几个技术参数也非常重要，如系统电压、输出功率、峰值功率、转换效率、切换时间等等，这些参数的选择对负载的用电需求影响较大。
1）系统电压
就是蓄电池组的电压，离网逆变器的输入电压和控制器的输出电压是一致的，在设计选型时，要注意和控制器保持一致。
2）输出功率
离网逆变器的输出功率表述有两种，一种是视在功率表示法，单位是VA，这是参考UPS标记，实际输出有功功率还需乘以功率因素，如500VA的离网逆变器，功率因素是0.8，实际输出有功功率就是400W，也就是说能带动400W的阻性负载，如电灯，电磁炉等；第二种是有功功率表示法，单位是W，如5000W离网逆变器，实际输出有功功率就是5000W。
3）峰值功率
在光伏离网系统中，组件、蓄电池、逆变器、负载构成电气系统，逆变器的输出功率，是由负载决定的，有些感性负载，如空调、水泵等，里面的电动机，启动功率是额定功率的3-5倍，所以离网逆变器对过载有特别要求。峰值功率就是离网逆变器的过载能力。
逆变器给负载提供启动能量，一部分来自于蓄电池或者光伏组件，超出的部分由逆变器内部的储能元件—电容和电感来提供。电容和电感都是一种储能元件，不同的是电容是以电场的形式储存电能，电容的容量越大，储存的电量越多。而电感则是以磁场的形式存储能量，电感器磁芯的磁导率越大，电感量也越大，则能够储存的能量也越多。
4）转换效率
离网系统转换效率包括两方面，一是机器本身的效率，离网逆变器电路复杂，要经过多级变换，因此整体效率比并网逆变器稍低，一般在80-90%之间，逆变器整机功率越大效率越高，高频隔离比工频隔离效率要高，系统电压越高效率也越高。二是蓄电池充放电的效率，这个是蓄电池的类型有关系，当光伏发电和负载用电同步时，光伏可以直接供给负载使用，不需要经过蓄电池转换。
5）切换时间
离网系统带负载，有光伏、蓄电池、市电三种模式，当蓄电池能量不足，切换到市电模式时，存在切换时间，有的离网逆变器采用电子开关切换，时间在10毫秒内，台式电脑不会关机，照明灯也不会闪烁。有的离网逆变器采用继电器切换，时间可能超过20毫秒，台式电脑可能会关机或者重启。
从成本上来说，修正波逆变器最经济、工频逆变器最高；从带载能力来说，工频逆变器能力最强。所以在选择逆变器时，要看使用场合，如果只是简单的照明应用，建议选用修正波逆变器，可以节省初始成本；如果有空调、洗衣机、水泵等含有电机的感性负载，建议选用工频逆变器，带负载能力强；如果是综合性负载，建议选用高频逆变器，兼顾成本和带负载能力。
